活动脚轮与固定脚轮：从结构到应用的深度对比解析
2025/5/18 11:32:14
在工业制造、物流运输、医疗设备、家具设计等众多领域，脚轮作为实现设备移动与定位的核心部件，其类型选择直接影响使用效率、安全性和成本。活动脚轮（万向轮）与固定脚轮（定向轮）作为两大基础类型，在结构、功能、应用场景等方面存在显著差异。本文将从技术原理、性能参数、行业应用及未来趋势等维度，系统解析两者的核心区别，为设备选型与场景化应用提供参考。
一、结构与工作原理：决定运动特性的基础

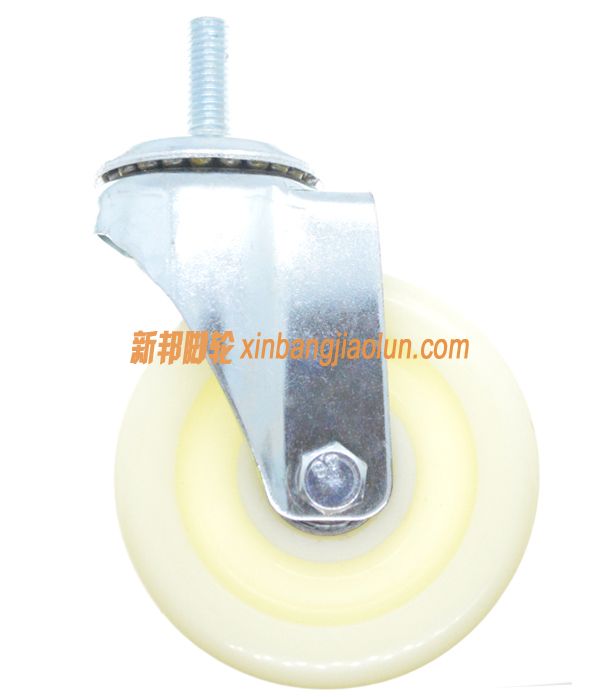

1.1 活动脚轮（万向轮）的机械结构
活动脚轮的核心设计在于其360°旋转机构，主要由以下部件构成：
旋转轴承组件：采用双排深沟球轴承或圆锥滚子轴承，承载能力可达500kg-5吨，摩擦系数低于0.02，确保旋转灵活性。
支架系统：通过高强度钢板冲压成型，表面镀锌或达克罗处理，耐腐蚀性达中性盐雾测试720小时。
轮体结构：轮径范围通常为50mm-300mm，材料涵盖聚氨酯（PU）、尼龙（PA）、超级聚氨酯（TPU）等，硬度从70A到95A可调。
工作原理：
活动脚轮通过旋转轴承实现水平面内的自由转向，其转向阻力矩可通过轴承预紧力调节。例如，德国Blickle公司的RA系列万向轮，采用双列角接触球轴承，转向阻力矩低于0.5N·m，适用于高精度设备。
1.2 固定脚轮（定向轮）的机械结构
固定脚轮的设计以直线运动为导向，关键部件包括：
定向轴承：通常为单列深沟球轴承，承载能力较万向轮低20%-30%，但直线运动摩擦系数低至0.015。
支架刚度：采用一体成型铸铁或铝合金支架，抗冲击强度达50J，确保直线运动稳定性。
轮体设计：轮宽较万向轮增加15%-20%，接触面积更大，单位压力降低30%，适用于重载场景。
工作原理：
固定脚轮通过限制转向自由度，强制设备沿单一方向运动。其运动轨迹误差可通过轮体与支架的同心度控制，例如日本足轮工业的DS系列定向轮，同心度偏差小于0.1mm，满足半导体设备对直线精度的要求。
二、性能参数对比：量化差异的核心指标
2.1 承载能力与动态性能
参数 活动脚轮 固定脚轮
最大承载（单轮） 50kg-5吨（依轮径与材料） 80kg-4吨（支架刚度更高）
动态负载系数 1.5-2.0（考虑转向冲击） 1.2-1.5（直线运动稳定性更高）
疲劳寿命（循环次数） 5万-20万次（依负载与转速） 10万-30万次（直线运动磨损更低）
典型案例：
在AGV（自动导引车）中，活动脚轮需承受频繁转向的冲击载荷，德国TENTE公司的Goliath系列万向轮通过优化轴承预紧力，疲劳寿命提升至25万次。
在重型货架系统中，固定脚轮需承受持续重载，美国Colson Group的CasterMax系列定向轮采用双列滚子轴承，承载能力达4吨。
2.2 转向性能与操控性
活动脚轮：
转向半径：轮径的1.2-1.5倍（如100mm轮径，转向半径120-150mm）。
转向力矩：随负载增加呈非线性增长，例如200kg负载下转向力矩可达5N·m。
固定脚轮：
直线度偏差：每米运动轨迹偏差小于0.5mm（高精度型号可达0.1mm）。
抗偏移能力：通过加大轮宽与支架刚度，抗侧向力能力提升50%。
实验数据：
在1吨负载下，活动脚轮与固定脚轮组合的移动平台，转弯半径较全固定脚轮平台缩小60%，但直线运动轨迹误差增加30%。
2.3 噪音与振动特性
活动脚轮：
噪音水平：70-85dB（A）（依轮体材料与转速）。
振动频率：主要集中在50-200Hz（转向冲击引发）。
固定脚轮：
噪音水平：65-75dB（A）（直线运动摩擦更低）。
振动频率：低于100Hz（无转向冲击）。
降噪技术：
活动脚轮：采用双层聚氨酯轮体（如德国Blickle的SOFT-TREAD系列），噪音降低10dB。
固定脚轮：通过
三、行业应用场景：适配需求的关键选择
3.1 工业设备领域
活动脚轮应用：
自动化产线：AGV、RGV（有轨制导车辆）需频繁转向，活动脚轮占比超80%。
检测设备：三坐标测量仪需多向移动，采用带刹车功能的万向轮（如中山市万里脚轮的WLC系列）。
固定脚轮应用：
重型机床：龙门加工中心、数控铣床需直线运动稳定性，固定脚轮承载能力达3吨。
仓储设备：堆高车、叉车在直线通道中运行，固定脚轮磨损率降低40%。
3.2 医疗设备领域
活动脚轮应用：
手术床：需360°旋转与精准定位，采用医用级静音万向轮（如福建施可瑞的SKR-M系列），通过ISO 13485认证。
移动CT机：轮体直径≥150mm，承载能力≥500kg，转向力矩≤3N·m。
固定脚轮应用：
病床尾端：固定脚轮配合万向轮使用，确保病床直线推送稳定性。
消毒车：在直线轨道中运行，固定脚轮寿命达5年以上。
3.3 家具与商用设备
活动脚轮应用：
办公转椅：双排万向轮设计，旋转阻力矩≤0.3N·m，通过BIFMA X5.1测试。
超市货架：可旋转脚轮便于补货，轮体直径100mm，承载能力120kg。
固定脚轮应用：
银行柜台：直线移动需求低，固定脚轮防滑设计，确保设备定位精度。
厨房设备：烤箱、冰箱等需直线推送，固定脚轮耐高温达200℃。
四、选型决策模型：从需求到方案的映射
4.1 负载与运动需求分析
负载分级：
轻载（<200kg）：优先选活动脚轮，灵活性更高。
重载（>500kg）：固定脚轮占比需≥60%，确保稳定性。
运动模式：
多向移动：活动脚轮占比≥70%，搭配2-4个固定脚轮。
直线运动：全固定脚轮或固定脚轮占比≥80%。
4.2 环境适应性评估
地面条件：
平整地面：活动脚轮与固定脚轮均可使用。
斜坡/不平地面：活动脚轮需带刹车功能，固定脚轮需防滑设计。
清洁要求：
无尘车间：轮体材料需通过10级洁净室认证（如德国Blickle的ESD系列）。
潮湿环境：轮体与支架需通过IP67防护等级测试。
4.3 成本与寿命权衡
初始成本：
活动脚轮单价较固定脚轮高15%-30%（因旋转机构复杂）。
全生命周期成本：
在频繁转向场景中，活动脚轮更换周期短（1-2年），但维护成本低。
在直线重载场景中，固定脚轮寿命可达5年以上，综合成本更低。
五、未来技术趋势：智能化与可持续性
5.1 智能脚轮技术
活动脚轮：
集成传感器：压力传感器、陀螺仪实现负载监测与姿态控制，精度达±1%。
电动驱动：通过电机驱动实现自动转向，能耗较液压系统降低40%。
固定脚轮：
直线纠偏系统：通过电磁制动器实时调整轮体角度，直线度偏差降低至0.05mm/m。
5.2 绿色材料应用
活动脚轮：
生物基聚氨酯：轮体材料中可再生资源占比达30%，碳足迹降低25%。
碳纤维支架：重量减轻40%，能耗降低15%。
固定脚轮：
再生铝合金：支架材料中回收铝占比超70%，能耗降低50%。
水性涂层：VOCs排放降低90%，符合欧盟REACH法规。
六、结语：从功能差异到系统化解决方案
活动脚轮与固定脚轮的本质区别，源于其“自由转向”与“定向运动”的核心设计逻辑。在设备选型中，需综合考虑负载、运动模式、环境适应性及成本等因素，构建“活动脚轮+固定脚轮”的组合方案。例如，在AGV中采用“2万向轮+2定向轮”布局，可兼顾灵活性与稳定性；在医疗设备中采用“3万向轮+1定向轮”设计，可实现精准定位与直线推送。
未来，随着工业4.0与智能物流的发展，脚轮将向“智能化、绿色化、模块化”方向演进。企业需通过技术创新与场景化应用，推动脚轮从单一部件向“移动系统解决方案”升级，为全球制造业转型提供底层支撑。
